光纖電纜具有傳輸距離更長和 EMI 更低的優點，已被強烈推薦用作下一代數據傳輸介質。然而，在數據中心內，銅纜仍被視為理想的解決方案，因?yàn)樗鼈冊谫Y本支出、運營支出和可靠性方面具有顯著優勢。預端接銅以太網主干電纜作為一種新的銅纜布線選項，可在數據中心架構的永久鏈路主干和設備端口線束中快速輕松地部署，在這篇文章中推薦用于互連和交叉連接應用。

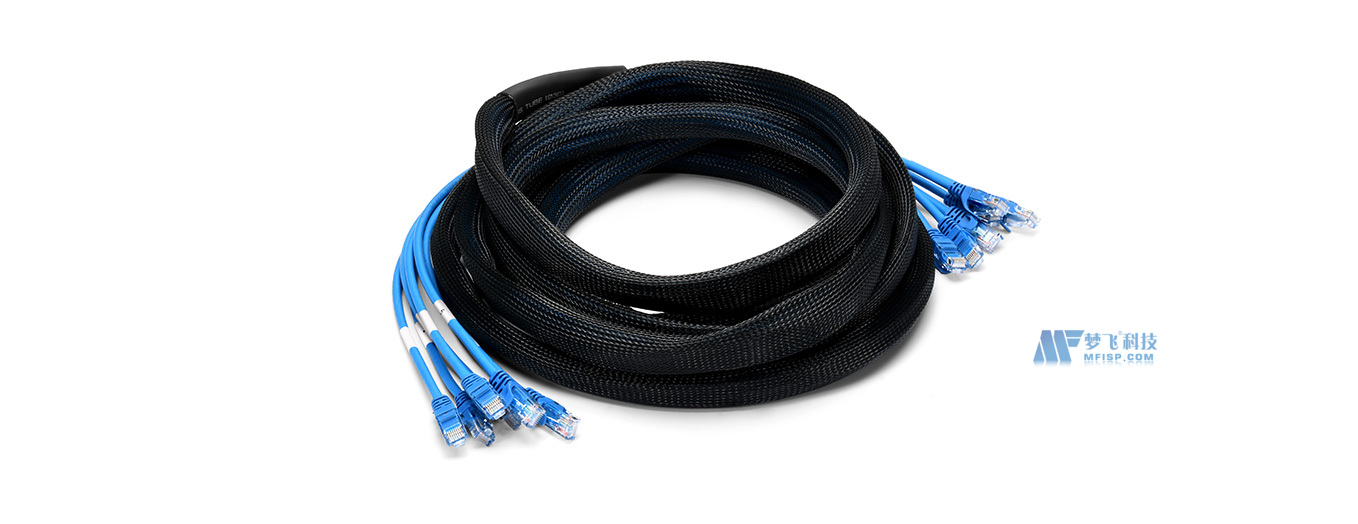

預端接銅以太網干線電纜概述

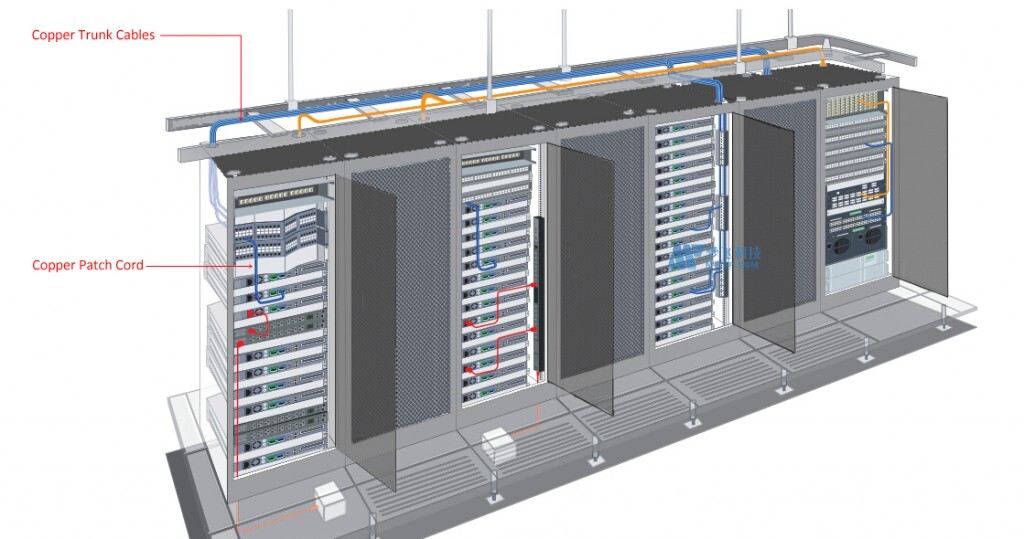

預端接銅以太網干線通常用于數據中心的點對點連接，例如實現服務器和開關柜之間的可靠連接。然而，銅跳線用于將面板連接到交換機和服務器。預端接銅纜組件采用工廠預端接和測試部件，可幫助用戶節省時間并減少工地浪費，是數據中心和其他安裝速度很重要的應用的理想解決方案。

不同類型的預端接銅以太網干線電纜

各種端接類型可用于每個端接的中繼，例如插孔到插孔、插孔到插頭、插頭到插頭等。因此，您需要根據數據中心或電信機房的布局和采用的設計理念選擇最合適的。

插孔到插孔以太網干線電纜

部署插孔到插孔預端接銅以太網干線電纜需要在每一端使用空配線架。然后將使用跳線來完成有源設備（即服務器和交換機）之間的通道。許多用戶更喜歡使用交叉連接而不是直接連接。

即插即用以太網干線電纜

即插即用銅纜用于在有源設備（例如服務器到交換機）之間建立直接連接。它消除了交叉連接功能，這不是必需的，而是推薦的做法。也可以作為捆綁跳線組用于開放空間工作區。雖然中繼線在外觀上更美觀，但使用多根標準跳線更符合成本效益。

預端接銅纜組件用例

如上所述，預端接銅纜組件可用于數據中心的主干或機架內電纜連接。本節說明了它們在通用數據中心布線應用中的互連和交叉連接。

互連

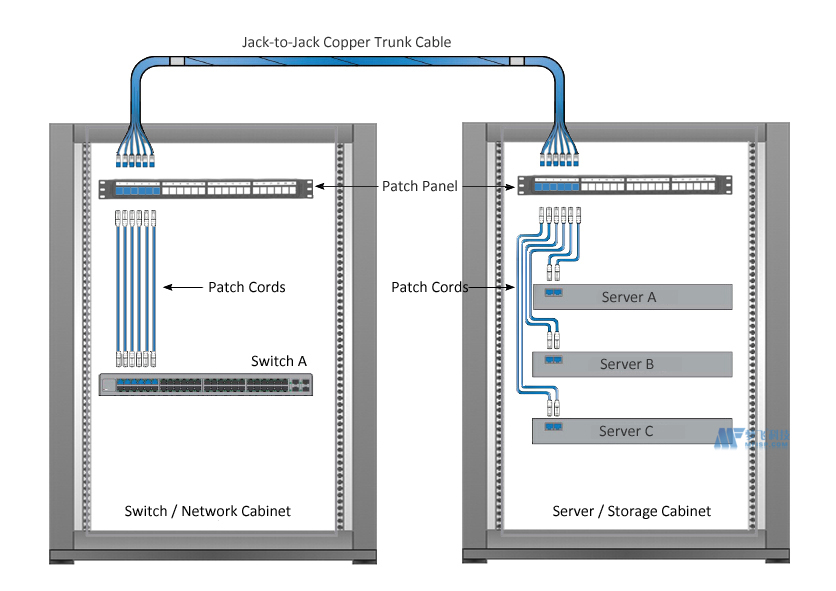

在一般的數據中心布線中，以太網主干銅纜用于在兩端的配線架之間建立永久鏈路——一端在交換機/網絡機柜中，另一端在服務器/存儲機柜中。而跳線通常用于互連交換機、服務器等有源設備，如下圖所示：

交叉連接

在交叉布線配置中，如下圖所示，通常在交換機/網絡機柜和服務器/存儲機柜之間添加一個單獨的配線區（通常包括兩個或多個相鄰的配線架）。因此，兩條銅質以太網干線電纜用作它們之間的兩條永久鏈路。一根從交換機/網絡機柜面板到交叉面板，一根從交叉面板到服務器/存儲柜中的面板。銅跳線用于在交換機/網絡機柜、交叉連接機柜和服務器/存儲機柜中互連有源設備和配線架。

預端接銅以太網干線電纜和 Fluke 測試

FS.com 提供的預端接銅以太網主干電纜已通過福祿克測試，確保了我們電纜的可靠性能和高質量。那么為什么以太網電纜應該更好地通過福祿克測試呢？那么究竟什么是福祿考呢？事實上，fluke test 得到了 Fluke Corporation 的支持——Fluke Corporation 是最著名的電纜測試設備制造商。Fluke 測試檢查電纜性能。測試特定電纜時，使用它的主要原因是檢查電纜的長度符合特定電纜類型（cat5e、cat6 等）的性能標準。它還檢查電阻（歐姆）、插入損耗裕度（dB）、頻率（MHz）、支柱。延遲 (ns)、延遲偏差 (ns) 和限制 (dB)。在檢查每一對時，僥幸測試會尋找數據傳輸過程中存在的噪聲（中斷）量。
