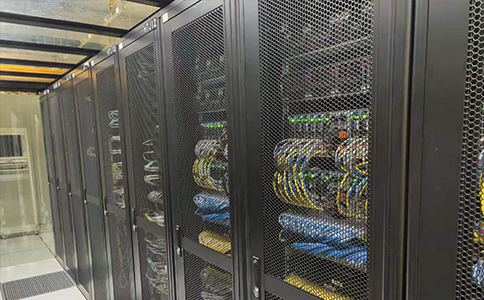

既然機柜配線架已經成為機房配線架的主體，如何整理機柜？根據網絡拓撲和現有設備，網線應分開布置。機柜布置的一個重要部分是機柜布線管理，常見的布線管理流程有三種:

瀑布建模

這是一個比較老的理線形狀，有時候能看出來。采用“花果山水簾洞”的藝術形象，雙絞線直接從配線架的模塊上掛下來。分布整齊時，有一個漂亮的層次感(每層24-48對雙絞線)。

這種建模的優點是節省了線路管理的勞動力，但也有很多缺點，比如:安裝網絡設備時容易破壞建模，甚至很難將網絡設備安裝到位；每個雙絞線的重量會轉化為拉力，作用在模塊的背面。如果雙絞線在終止點之前沒有被捆綁，這種張力可能會在幾個月和幾年后將模塊從雙絞線上分離，導致斷開故障；如果配線架中的某個模塊需要重新端接，維護人員只能探入“水幕”進行施工，有時會穿幾十根雙絞線，由于兩個方向都沒有光源，終端看不清楚。

逆向理線

逆向理線管理是在配線架模塊端接并通過測試后，對機柜進行理線管理。方法是將模塊到機柜外部的導線進行排列，同時將導線排列在橋架內。這樣做的好處是測試結束后，一根雙絞線不會通過測試，會導致重新布線，缺點是因為兩端(進線和配線架)都已經固定，所以機房某處(一般在機柜底部)必然會有大量的亂線。逆向剪線一般都是手動完成，用肉眼和手。


逆向走線的好處是測試已經完成，不用擔心機柜后面的電纜長度。缺點是因為電纜兩端都已經固定，電纜之間會有很多交叉點，所以排列整齊非常費力。而且兩個固定端之間一定要有雙絞線，經常是在地板下(進線時)或者天花板上(進線時)。

正向理線

正向路由是指配線架終止前的路由。從機房入口開始，逐段排列電纜，直到配線架的模塊。理線管理后終止并測試。

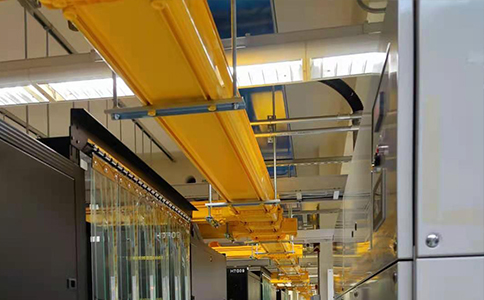

正向路由的目標是從機房入口(或機房的網絡區域)到配電柜的水平雙絞線，以每個16/24/32/48配線架為單位，形成一束束水平雙絞線，每束中的所有雙絞線都是平行的(短距離內雙絞線之間的串擾不會影響整體性能，因為每根雙絞線大部分敷設在橋架和電氣導管中，比較分散。在機柜中，每個雙絞線都是彎曲的，并鋪設在每個配線架的背面，線束中的雙絞線在整個過程中保持平行。在每個模塊的后側，從線束底部拉出與模塊對應的雙絞線，驗證后固定在模塊后面的支架上或穿入配線架的模塊孔中。


正向走線的好處是可以保證機房內的線纜每一點都整齊，不會有線纜交叉。缺點是，如果電纜本身在穿線過程中損壞，測試失敗將導致重新布線。因此，正向布線的前提是對電纜和穿線的質量有足夠的保證。

正向路由的優點是從進線口到機房內的配線架(主機房的網絡區或弱電間)整齊、平行、美觀。缺點是施工人員要對自己的施工質量有充分的把握，只有在基本不重新終止的基礎上才能進行正線施工。有不懂的請咨詢夢飛服務器了解。
