隨著服務器、交換機等網絡產品的不斷升級，為了節省更多的空間，網絡產品的尺寸越來越小，單個機柜容納的網絡產品數量越來越多。因此，綜合布線機柜應運而生。機柜可以容納比以前更多的設備，設備密度的增加需要機柜內各種設備的有序配置和安裝，以及機柜外電纜的有序捆綁和布線。安裝或管理不當不僅可能導致設備和電纜損壞，還可能阻礙主氣流的通過或到達，導致設備性能下降甚至停機。因此，綜合布線機柜中設備的配置非常重要。

1、系統組成

綜合布線系統采用開放式星型拓撲結構，可分為七個部分:工作空間子系統、布線子系統、主干子系統、樓宇群子系統、設備間子系統、管理子系統和進線間子系統。

其中，配電子系統由工作區的信息插座模塊、從信息插座模塊到電信機房配電設備(FD)的配電電纜和光纜、電信機房的配電設備和設備電纜及跳線組成。綜合布線機柜是電信機房內主干電纜、光纜和水平電纜相互連接的主要設備。它包括配線架、導線管理器、開關、模塊、跳線和尾纖等。

2、綜合布線機柜的基本類型和尺寸

綜合布線機柜用于存放網絡設備、語音設備、布線設備，采用冷軋鋼板或合金制成。它可以提供一個有序排列設備的地方，保護存儲設備，屏蔽電磁干擾，方便以后的維護。

綜合布線機柜一般按照功能分為服務器柜和標準網絡柜。服務器機柜配有顯示器、服務器、不間斷電源等設備。要求機柜的高度、深度和承重。由于內部設備散熱量大，前后門要有通風孔；網絡機柜主要用于存放路由器、交換機、配線架等網絡設備及附件。前門一般為透明鋼化玻璃門，對散熱和環境要求較低。按照安裝方式，一般分為落地式柜和壁掛式柜。常見的櫥柜顏色有白色、黑色和灰色。

19英寸標準機柜尺寸表

19英寸標準機柜中的設備安裝高度由特殊單位“u”表示，1U = 44.45毫米..U指機柜內部的有效使用空間，即19”標準設備可以安裝多少個U。使用19 "標準機柜的標準設備面板一般按照N U的規格制造，指定尺寸為服務器的寬度(48.26 cm = 19 ")和高度(44.45mm的倍數)。因為寬度是19”，符合這個要求的機架有時也叫“19”機架。

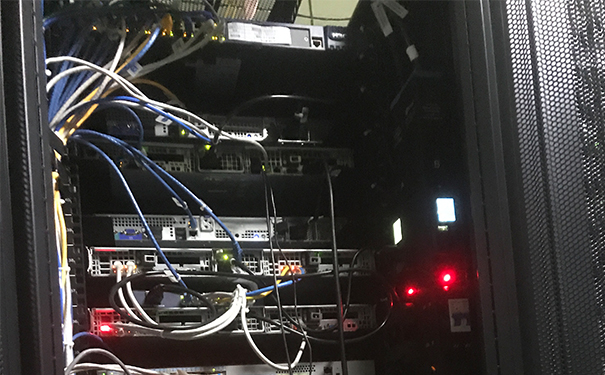

3、綜合布線機柜中設備的配置

由于綜合布線機柜內設備較多，合理配置和布置非常重要。首先確定電信機房網絡信息點和語音信息點的數量，然后計算交換機、配線架、110配線架等設備的數量，最后繪制機柜內設備的位置圖。

作為現代辦公建筑，其辦公和管理離不開及時、快速、有效的信息溝通。應建立一套投資合理、效率高、先進的開放式布線系統，充分考慮先進的技術和未來的擴展能力，使整個建筑能夠滿足數據、圖像和多媒體信息的大容量、高速傳輸。因此，網絡信息點和語音信息點的數量日益增加。設計師需要確定機柜的尺寸和數量、電信機房的面積以及每個機柜的最大輸出容量。有不懂的請咨詢夢飛科技了解。
