大型IDC數據中心機房采用TOR布線，小型CDN節點機房采用EOR/MOR布線。布線系統是網絡的基礎。一個好的布線系統不僅可以充分發揮網絡設備的性能，還可以為整個應用系統提供20年甚至更長時間的發展?jié)摿?，充分保障用戶的投資。由于數據中心服務器(機架式服務器和刀片式服務器)的差異，POD中服務器機柜和網絡機柜的布線方式也存在差異。下面為大家介紹了EOR、MOR、TOR和刀片服務器在幾種數據中心布線方式中的特點和區別。

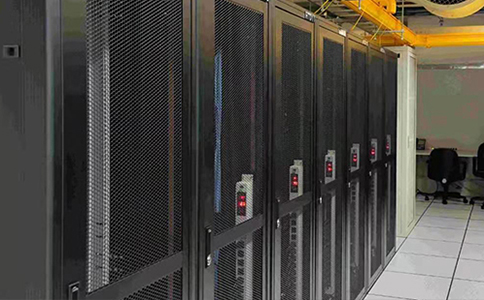

數據中心機房的平面布局通常采用矩形結構。為了保證冷卻效果，通常會將10到20個機柜背靠背排成一排，形成一對機柜組(也稱為POD)。POD內所有機柜均采用前后通風方式，冷空氣從機柜前面板吸入，從后方排出，在機柜內背靠背放置的PODs之間形成“熱通道”，相鄰兩個PODs之間形成“冷通道”。熱通道面對CRAC(機房空調)，熱空氣沿著熱通道流回CRAC，開始新的循環。每個POD由服務器機柜和網絡機柜組成，其中服務器機柜占大多數。由于服務器形式(機架式服務器、刀片式服務器)的不同，POD中服務器機柜與網絡機柜之間的布線方式也存在差異。

一、刀片服務器的布線方式

在機柜中安裝與刀片交換機集成的刀片服務器時，無需考慮從服務器到機柜中的接入交換機和/或配線架的跳線，只需考慮刀片交換機上游端口的布線方式。另一方面，機架式服務器需要分別與每臺服務器進行跳線連接。例如，在42U服務器機柜中安裝10臺1RU機架式服務器和1臺接入交換機，并采用TOR布線時，機柜背面會看到22根電源線(服務器和交換機均配置冗余電源)、10根KVM電纜、至少30根雙絞線(每臺服務器兩個服務網卡和一個管理網卡)和2根光纖(交換機的上行端口)，其中不包括連接外部存儲和其他設備的電纜。對于具有10個服務器模塊和2個交換機模塊的刀片式服務器，只需要2根電源線、1根KVM電纜和4根光纖。因此，刀片服務器在機房布線管理方面比機架式服務器具有明顯的優勢。

集成交換機模塊的刀片服務器主要采用EOR/MOR布線方式，但這種EOR布線方式與機架式服務器的TOR布線方式基本相同。網絡接入在服務器機柜內完成，從服務器機柜到EOR/MOR網絡機柜的線纜主要是刀片交換機上游匯聚交換機的光，數量相對較少。但刀片服務器的計算單元密度高于機架式服務器，因此對單個機柜的功率輸出和機房的散熱環境要求也較高。帶直通模塊的刀片服務器的機架布線方式可分為EOR/MOR和TOR，兩種方式的特點與機架式服務器相同。

二、機架式服務器布線方式:交換機EOR(行尾)布線方式

采用交換機EOR布線時，每個POD內兩排機柜最外端放置兩個網絡機柜，POD內所有服務器機柜均安裝配線架，配線架上的銅纜延伸至POD最外端的網絡機柜，網絡機柜內安裝接入交換機。機架式服務器安裝在服務器機柜中，服務器網卡通過跳線(銅纜)連接到機柜中的配線架。

1.EOR布線方式的缺點:服務器機柜到網絡機柜的銅纜較多(約20-40根銅纜)，距離網絡機柜越遠，機房內布線距離越長，導致工作量大，線纜管理維護靈活性差。開關的MOR(排中間)布線是EOR布線的改進。MOR網絡機柜部署在POD中兩排機柜的中間，可以減少服務器機柜到網絡機柜的電纜距離，簡化電纜管理和維護。

2.開關EOR布線方式特點:開關EOR布線方式最常見。通常，在安裝服務器和接入交換機之前，從服務器機柜到網絡機柜的布線施工已經完成，設備(服務器/交換機)的安裝和跳線工作在服務器機柜和網絡機柜中進行。如果每臺機架式服務器的功率為500W，每臺服務器機柜的功率輸出按4KW或6KW計算，一個42U高的服務器機柜可以安裝8-12臺機架式服務器。

三、機架式服務器布線方式:TOR(架頂)交換機布線方式(真實大型數據中心部署方案)

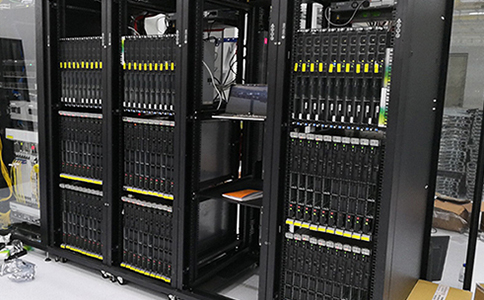

TOR布線是EOR/MOR的延伸。采用TOR布線時，在POD中每個服務器機柜的上端部署1-2臺帶兩個接入口的交換機。機架式服務器通過跳線連接到機柜中的交換機，交換機的上游端口通過銅纜或光纖連接到EOR/MOR網絡機柜中的匯聚交換機。

1.TOR布線的缺點:每個服務器機柜受電源輸出功率限制，可部署的服務器數量有限，導致機柜內交換機接入端口利用率不足。在多個服務器機柜之間共享1-2個接入交換機可以解決交換機端口利用率不足的問題，但這種方式增加了電纜管理的工作量。

2.TOR布線方式特點:TOR布線方式簡化了服務器機柜和網絡機柜之間的布線，每個服務器機柜到EOR/MOR網絡機柜的光纖或銅纜數量少(4-6根)。機柜中服務器的密度很高。對于寬度為19英寸、高度為42U的標準機柜，如果采用switch TOR布線，每個機柜可以部署15-30臺高度為1U的機架式服務器(具體數量需要考慮單臺服務器的功耗和機柜的功率輸出)。

考慮到網絡設計，TOR布線模式下每個接入交換機上的VLANs數量不會很多。規劃網絡時，有必要避免一個VLAN通過聚合交換機跨越多個接入交換機。因此，在使用TOR布線模式的網絡拓撲中，每個VLAN的范圍不會太大，包含的端口數量也不會太大。但是，對于EOR布線，接入交換機的端口密度較高，網絡最初設計時可能存在端口較多的VLAN。TOR模式下接入交換機多，EOR模式下接入交換機少，因此TOR模式下網絡設備管理維護工作量大。便宜服務器租用可咨詢夢飛云idc了解。
